CHD5021TSL使用操作说明
时间:2020.03.31 字号

概述



CHD5021TSL该机采用扫吸结合式清扫、循环气流过滤加水喷淋降尘的作业方式,以城市街道、广场、厂区、公园为主要作业对象。



整机操作装置



1、风机按钮    2、清扫和吸口提升开关按钮   3、喷水按钮   4、小灯和大灯按钮


1、风机按钮


打开风机按钮,风机旋转扫刷不旋转,这时可用手持抽吸软管。

提示:把吸管用隔板隔开才可以使用手持抽吸软管。


2、清扫和吸口提升按钮


向下按按钮,风机和扫刷同时旋转,吸口落下,可进行清扫作业。

向上按按钮,扫刷和吸口停止,提升回起始位置。


3、喷水按钮


打开喷水按钮,喷水电机工作,扫刷上安装了两个喷嘴,进行喷水降尘。

注意:水箱内无水不得打开喷水电机。


4、小灯和大灯按钮


向下按一下按钮,小灯开启。再向下按,大灯开启。




1、水温表  2、发动机预热状态指示灯  3、发电机故障指示灯        4、驻车制动状态指示灯

5、发动机机油压力过低指示灯         6、发动机水温过高指示灯    7、前照灯工作指示灯

8、柴油液位表    9、发动机转速表    10、发动机运行时间表       11、转向灯


1、安全带锁扣               2、坐椅靠背角度调节手柄               3、吸口风量板控制手柄

4、手刹控制手柄             5、喷水量调节旋钮


调节旋钮



转向柱舒适调节锁杆



1、后退控制踏板


无级控制行驶速度从0-7km/h。

注意:后退踏板可同时用做行车制动。


2、前进控制踏板


无级控制行驶速度从0-16km/h。



1、上升按钮     2、下降按钮     3、安全组合按钮



1、上升按钮


按下提升垃圾桶  注意:必须与安全组合按钮同时按下


2、下降按钮


按下下降垃圾桶  注意:必须与安全组合按钮同时按下


3、  安全组合按钮


在装卸垃圾桶时与提升和下降按钮时同时按下安全组合按钮



1、扫刷压力调节丝杆   2、清扫宽度调节旋钮



1、调整丝杆长度,可以调整刷盘与地面压力



2、调整旋钮距离,可以调整清扫宽度。



1、车架连杆       2、B型弹簧


当机器运输和维修时,必须把车架连杆用             取下车架连板,旋转90度再把

B型弹簧销锁上,以确保安全。                            B型销插在原位置既可使用。


注意:在车架连板锁住机器时,机器不能行走和工作使用,以免出现危险。



侧门钥匙   用专用钥匙打开侧面门



1、空调暖风旋钮    2、扫刷转速调节旋钮    3、油门控制手柄



1、清水箱液位计  2、清水箱加水口



1、柴油加油口   2、柴油箱液位传感器   3、液压油箱液位计

4、液压油箱呼吸过滤器及加油口    5、液压油箱回油过滤器



1、发动机冷却液加注口  2、刮水器洗涤液加注口  3、发动机机油加注口



1、发动机空滤器 2、蓄电池电量检查窗 3、空滤器排污口  4、液压管路过滤器





5、柴油精滤器  6、柴油油水分离器  7、发动机机油尺  8、柴油输油泵  9、柴油粗滤器



1、发动机机油过滤器 2、清水过滤器排污阀 3、清水过滤器





1、空调、风扇皮带调节机构 2、发电机皮带调节机构

    3、液压泵皮带调节机构           4、空调压缩机皮带调节机构




1、后退回路测压接头 2、牵引阀 3、前进回路测压接头 4、清扫回路测压接头

              5、风机回路测压接头 6、风机回路溢流阀 7、清扫回路溢流阀

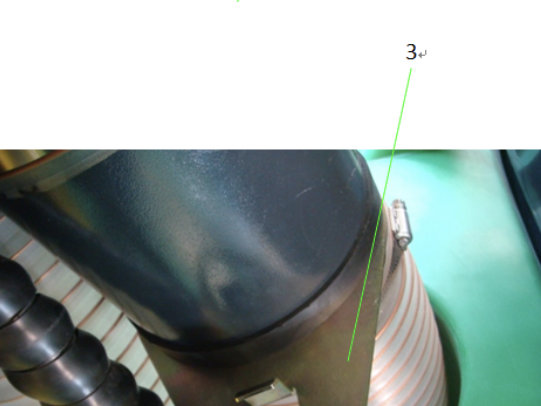

1、抽吸管三通        2、隔断胶圈       3、吸管隔板


在通常正常的情况下,手持抽吸管是在花坛、台阶等车辆不能行使的区域使用的,使用的时候板割断胶圈向上拉起,然后将吸管隔板插入抽吸管三通缝隙内,即可将手持抽吸管拿下来使用。在不使用手持抽吸管的情况下,将隔断胶圈推回至抽吸管三通缝隙处,挡住缝隙即可。


吸口


下图为吸口结构示意图。




1、吸口提升油缸   2、吸口提升架   3、吸口体   4、吸口调节拉杆

                             5、前反转软轴      6、吸口滚轮高度调整螺栓     7、吸口滚轮


吸口主要是由吸口体、吸口提机构组成。倒车和不清扫时,需要先将吸口提起并定位固定,作业时需要将吸口放下,所有行走轮着地,提升机构牵引行走。


为保证抽吸效果,吸口着地后其两侧刚性部分的离地高度需精准调整,并经常检查。调节行走滚轮上的高度调整机构和吸口调节拉杆,保证两侧刚性部分和路面间的间隙在5~10mm左右。吸口体下平面装有耐磨底板,磨损后应及时更换。


操作禁忌


本厂严正声明由于以下用户操作不当引起的一切后果,本厂不承担任何责任!


1.1 垃圾桶处于卸料状态时扫路机不得开动!

1.2 倒车前扫刷和吸口必须提起!

1.3机器行驶时扫刷和吸口必须提升到位!

1.4 机器行驶遇到急转弯时,要提前松踏板缓慢减速,不要猛松踏板猛然降低速度,由于制动作用会引起翻车!

1.5 在机器停止行走时必须将行走踏板至于中间位置,拉起驻车制动手把于制动状态,使扫路机安全驻车!

1.6 离开扫路机时必须熄火关掉电源开关!

1.7 取出垃圾桶时扫路机必须停放平稳,处于驻车制动状态!

1.8如果扫路机出现故障需要牵引,速度不得超过5km/h,否则会损坏液压系统!

1.9如果扫路机某些部分出现异常,报警蜂鸣器会发出警鸣,同时控制面板上相应的警示信号灯会亮,此时必须立即停止作业,将发动机熄火,查找并排除故障!

1.10水箱加水时应使用水管插入水箱加水口的方法加注,不能采用消防栓接口等与加水口封闭连接的方法加注,否则会损坏水箱!

1.11严禁水流冲洗液压系统空气滤清器,以免油箱进水!

1.12严禁高压水流冲洗发动机散热器,以免损坏散热翅片!

1.13严禁水流冲洗发动机空滤器进气口以免发动机进水!

1.14在冬季结冰的情况下,如果不采用水箱中添加融雪剂等防冻剂的情况下要停止作业,将水箱中的水排干净,发动机要加防冻液。

1.15 车辆熄火时,请勿转动方向盘。



故障分析查询



现    象

可  能  原  因

清扫不工作

1、垃圾桶提升不到位

2、垃圾桶提升行程开关故障

3、电控系统故障

无抽吸能力

1、垃圾桶已满

2、吸口或吸管堵塞

3、过滤布袋堵塞

抽吸减弱

1、吸口离地间隙不正常

2、吸管部分堵塞

3、垃圾仓内出风滤网部分堵塞

4、风机转速不正常

发动机起动时起动机不转

1、总电源开关未开

2、电瓶线松脱

3、点火开关故障

4、起动机故障

发动机起动时运转但不着火

1、燃油箱无油

2、燃油管路漏气

3、熄火电磁阀断电

4、燃油泵不工作

发动机起动后不能提速

1、手油门钢丝拉线脱落

2、燃油过滤器堵塞

3、燃油管路堵塞

扫刷不转

1、调速旋钮在最低转速位

2、液压故障

扫路机不能行走

1、行走踏板故障

2、牵引阀没有关闭

3、液压故障

吸口外侧有垃圾吸不上

1、扫刷位置离吸口太远

2、扫刷与地面接触角度不正确
